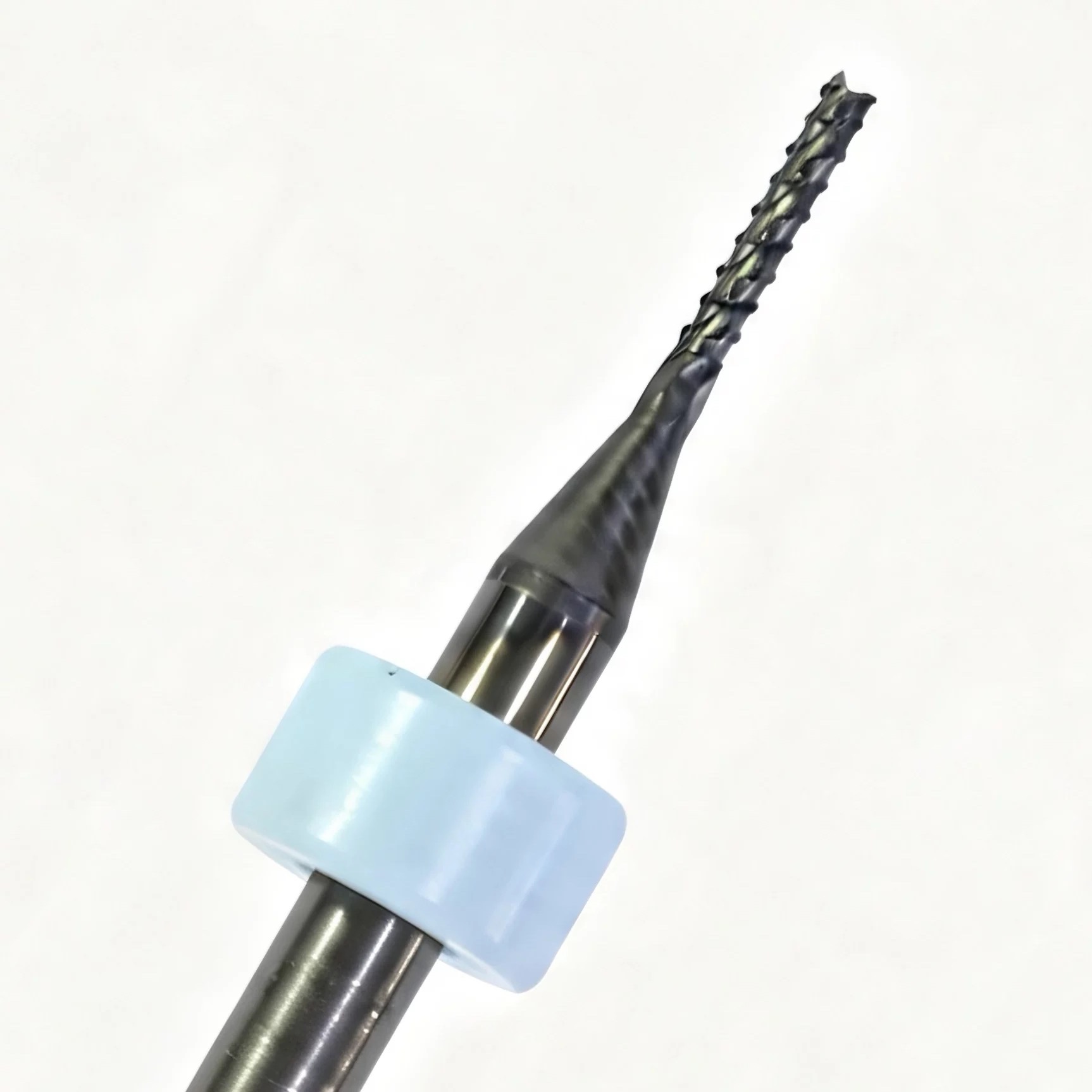

PCB 다이아몬드 코팅 밀링 커터

PCB 다이아몬드 코팅 밀링 커터는 PCB 라우팅 커터, 인쇄 회로 기판 밀링 커터 또는 조각 커터라고도 하며, 주로 PCB의 윤곽 절단, 슬로팅, 깊이 제어 밀링, V 홈 가공, 반구멍 가공 및 골드 핑거 모따기에 사용됩니다. 이러한 커터는 PCB 후처리 공정에서 가장 일반적으로 사용되는 초경 공구입니다.
  • 나노 다이아몬드 갑옷: 마모성이 매우 높은 소재를 정복하다
  • 완벽한 모서리 품질: 박리 및 버(burr) 제거
  • 정밀한 깊이 제어 및 탁월한 치수 일관성
  • 냉각 및 고효율 밀링을 위한 고급 플루트 형상
  • 고성능 HDI 및 IC 기판 대량 생산을 위한 최대 투자 수익률(ROI) 달성

PCB 처리량 병목 현상 해결: HDI 및 세라믹 기판에 CVD 다이아몬드 라우터가 유일한 선택인 이유

PCB 제조의 최종 단계인 라우팅 공정에서 제조업체는 종종 딜레마에 직면합니다. 공차를 유지하기 위해 속도를 줄여야 하거나, 불량률 증가 위험을 감수하고 생산량을 늘려야 하는 것입니다. M9, 고온 내성 수지, 세라믹 기판과 같은 마모성 재료를 가공할 때, 일반적인 텅스텐 카바이드(WC) 라우터는 수 미터 이내에 고장이 발생하여 부품당 비용이 크게 증가합니다.

천성헝주안(TSHZ) 다음과 같은 솔루션을 제공합니다. CVD 다이아몬드 코팅 라우터원자 수준의 "갑옷"을 활용하여 이러한 효율성 장벽을 돌파합니다.

1. “조용한 수익 저해 요인”에 대한 대응

1、치수 정확도 편차: 초경합금에는 한계가 있습니다. 마모성이 강한 재료를 가공할 때 직경이 급격히 줄어듭니다. 마모가 25μm를 초과하면 고가의 HDI 보드의 형상이 손상됩니다.

2.엣지 무결성 위기: 무딘 공구는 "전단"보다는 "압축"을 일으켜 수지 미세 균열, 섬유 돌출 또는 파손을 유발하는데, 이는 자동차 및 항공우주 전자 제품에서 용납할 수 없는 결함입니다.

3.가동 중지 시간 증가: 잦은 공구 교체는 스핀들 가동 시간을 낭비합니다. 모든 교정 및 시험 절삭은 비생산적인 간접비를 발생시켜 수익 마진을 잠식합니다.

2. TSHZ 다이아몬드 라우터의 4단계 성능 향상

A. 획기적인 장수: 몇 분에서 며칠로

당사의 CVD 코팅은 HV10000의 경도를 자랑합니다.

표준 FR-4: 지속됩니다 3-5회 탄화물보다 길다.

고경도 소재(M9/고Tg): 수명을 연장합니다 5~20회.

이를 통해 "시간"이 아닌 "교대" 단위로 생산 계획을 세울 수 있으므로 운영 연속성을 극대화할 수 있습니다.

B. 수술적 정밀도: 허용 오차 고정 ±0.003mm

초고속으로 80,000~180,000 RPM균형이 모든 것입니다.

공학: TSHZ는 맞춤형 동적 밸런싱을 사용하여 슬롯 폭 공차를 ±0.003mm 이내로 유지합니다.

품질: 버(burr)가 전혀 없는 거울처럼 매끄러운 라우팅 표면은 고밀도 인터커넥트(HDI) 요구 사항에 완벽하게 적합합니다.

C. 열 관리 및 속도

다이아몬드는 뛰어난 열전도율과 낮은 마찰 계수(< 0.1) 덕분에 열을 빠르게 발산합니다.

공급 속도: 서포트 20~30% 더 빠릅니다. 사료 공급 속도.

생산하다: 가장자리 형성을 억제하여 총 수확량을 증가시킵니다. 5%-15% 또한 공구가 갑자기 파손될지도 모른다는 불안감을 없애줍니다.

3. 산업 적용 및 비용 모델링

사례 연구: 신에너지 자동차(NEV) 배터리 관리 시스템(BMS) PCB

재료: 두꺼운 구리/세라믹 베이스 (난이도 높음).

기존 방식: 고급형 초경 라우터; 수명 약 15개월; 날끝 파손율 3%.

TSHZ 솔루션: CVD 다이아몬드 코팅 라우터.

결과: 수명은 200개월을 초과했고, 수율은 99.8%에 달했으며, 단위당 총 처리 비용은 48% 감소했습니다..

4. 결론: 효율성의 공식

제조업 경쟁은 도구 활용 능력의 경쟁이다. 천성헝주안(TSHZ) 다이아몬드 라우터는 단순한 도구가 아니라, 기계 활용도를 높이고 설치 비용을 절감하는 전략입니다.

TSHZ가 귀사의 경쟁력을 강화해 드리겠습니다. 지금 바로 요구사항을 보내주세요.
