Nella moderna lavorazione di precisione, la scelta dell'utensile da taglio in metallo duro più adatto determina se un mandrino raggiunge velocità di asportazione del materiale ottimali o se è soggetto a scheggiature premature del tagliente. Gli operatori delle macchine e i progettisti degli utensili si trovano costantemente a dover scegliere tra i requisiti di finitura superficiale, le velocità di avanzamento e i tempi di ciclo dei componenti. L'usura del tagliente modifica direttamente le dimensioni del pezzo, costringendo gli operatori a regolare continuamente i valori di offset. Per ottenere una produzione costante è necessaria una chiara comprensione della metallurgia del materiale dell'utensile, delle opzioni geometriche e della tecnologia di rivestimento.
Per risolvere il grave problema di degrado degli utensili durante la lavorazione di materiali difficili, i produttori si affidano a sviluppatori di utensili specializzati come TSHZ. Grazie alle competenze di ricerca dell'Università di Shanghai Jiao Tong, TSHZ produce soluzioni di utensili superduri utilizzando sistemi di rettifica a cinque assi e processi di rivestimento proprietari. Invece di affidarsi a design generici, i loro team di ingegneri si concentrano sulla formulazione chimica del substrato, sul pretrattamento di lisciviazione del cobalto e sulla crescita di rivestimenti a film spesso. Questa attenzione tecnica consente alle officine CNC di lavorare leghe non ferrose abrasive, grafite e laminati compositi con una durata degli utensili prevedibile.
Cosa rende un utensile da taglio in carburo essenziale per la lavorazione CNC di alta precisione?
La scelta di un utensile da taglio in carburo appropriato inizia a livello atomico, dove i grani di carburo di tungsteno si combinano con un legante di cobalto per bilanciare la durezza con la tenacità alla frattura.

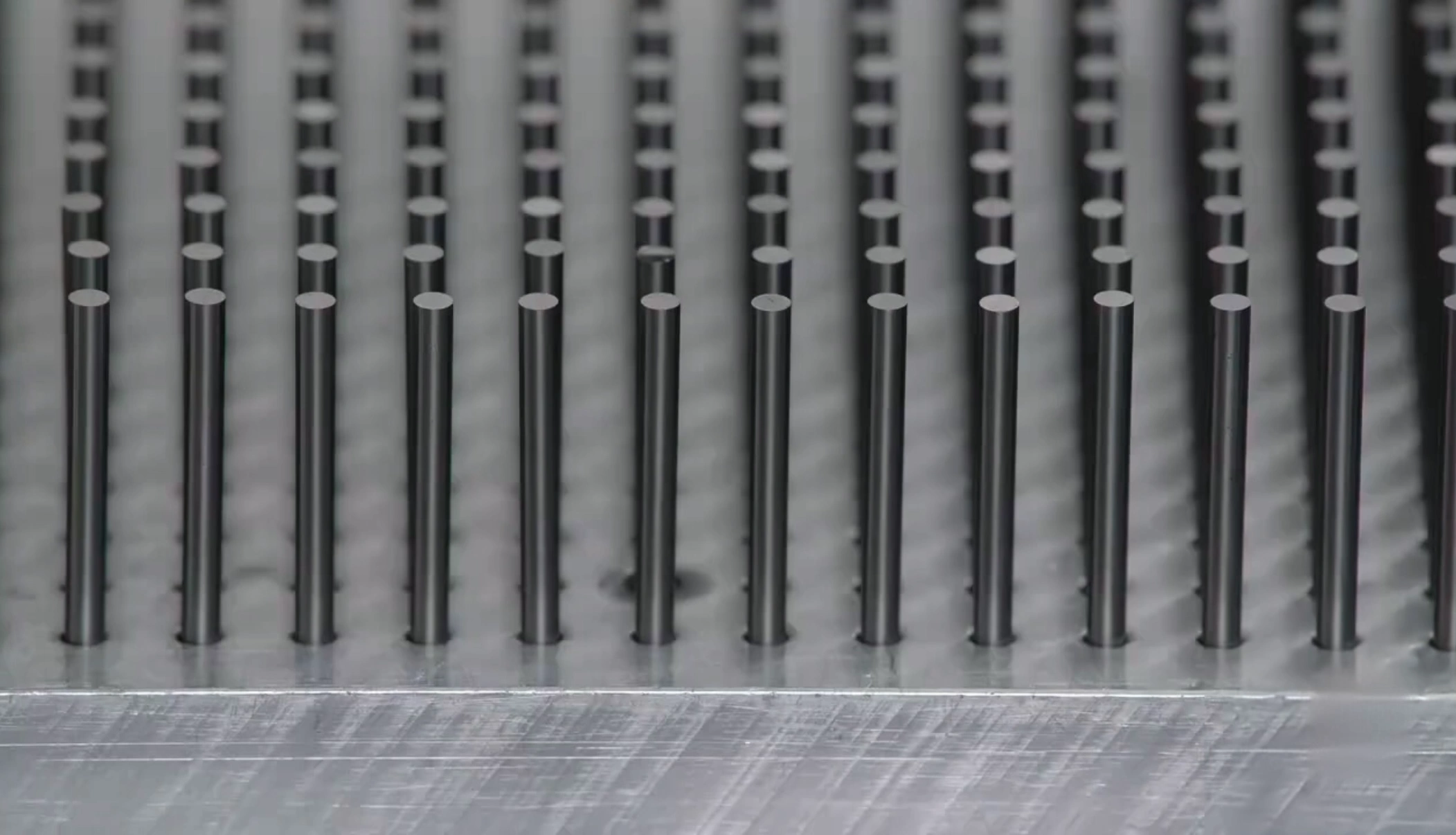

Meccanica fisica dei substrati di carburo e deposizione chimica da fase vapore
I substrati standard in carburo cementato presentano in genere una durezza compresa tra 1400 e 1800 HV. Sebbene ciò garantisca una rigidità adeguata per la fresatura dell'acciaio in generale, i pezzi altamente abrasivi usurano rapidamente i taglienti esposti. La deposizione chimica da fase vapore (CVD) rivoluziona questo scenario, depositando uno strato di diamante cristallino direttamente all'interno di una camera a vuoto. La durezza dei rivestimenti di diamante CVD varia da 8000 a 10000 HV, formando così una barriera protettiva sui taglienti in grado di resistere a lunghi tempi di lavorazione.
Passa agli utensili da taglio con rivestimento diamantato CVD per materiali abrasivi
Durante la lavorazione di materiali abrasivi come l'alluminio ad alto contenuto di silicio o i compositi in fibra di carbonio, l'attrito genera un'estrema pressione termica localizzata. Il carburo non rivestito soffre dell'ammorbidimento termico del legante e dell'adesione del materiale. L'applicazione di utensili da taglio con rivestimento diamantato CVD riduce il coefficiente di attrito a 0,05-0,1. In combinazione con una straordinaria conduttività termica di 2000 W/(m·K), il calore si dissipa rapidamente dalla zona di taglio, prevenendo l'accumulo di materiale sul tagliente e la ricottura termica.
Come si sceglie la geometria dell'utensile più adatta per la fresatura di lavorazioni pesanti?
Per valutare gli utensili da taglio in metallo duro per scanalature e fresatura di spalle, i soli trattamenti superficiali non sono sufficienti. È necessario esaminare il nucleo dell'utensile, la geometria delle scanalature e il diametro del gambo.
Fattori geometrici chiave nel numero di scanalature, nell'angolo dell'elica e nella precisione del gambo
La scelta dei parametri della scanalatura dipende direttamente dalla morfologia del truciolo. Un angolo di elica di 30° offre un equilibrio ottimale tra le forze di sollevamento assiale e la resistenza del tagliente. Per la realizzazione del gambo, uno standard di tolleranza di precisione h6 riduce al minimo la micro-eccentricità quando si lavora ad alti regimi del mandrino. Il controllo dell'eccentricità previene il carico irregolare dei denti, che è una delle principali cause di rottura improvvisa dei denti durante le passate ad alta velocità di avanzamento con frese in metallo duro integrale.
Fresatura ad alta efficienza con la fresa cilindrica a fondo piatto con rivestimento diamantato.
Nella lavorazione di elettrodi e fusioni in grafite, il problema dell'abrasione da polvere riduce rapidamente il diametro di taglio degli utensili. La fresa cilindrica a fondo piatto con rivestimento diamantato presenta un robusto nucleo di forma cilindrica con un rivestimento continuo diamantato. In officina, questo utensile dura da 3 a 18 volte di più rispetto agli utensili in carburo di tungsteno e pertanto non richiede ricalibrazioni dei valori di offset con la stessa frequenza.
Configurazione degli utensili
Intervallo di durezza (HV)
Coefficiente di attrito
Moltiplicatore tipico della durata dell'utensile
Pezzo bersaglio
Carburo standard non rivestito
1400 – 1800
0,40 – 0,60
1.0x (Baseline)
General Steels, Ghisa
Carburo rivestito in TiAlN
2800 – 3200
0,30 – 0,40
1,5x – 2,5x
Acciai legati, acciaio inossidabile
Rivestimento diamantato CVD
8000 – 10000
0,05 – 0,10
3,0x – 18,0x
Grafite, alluminio ad alto contenuto di silicio, CFRP
In che modo la selezione di micro-strumenti può eliminare i rischi di difetti nei circuiti stampati ad alta densità?
Quando le dimensioni dei fori si riducono, la scelta di un utensile da taglio in carburo di microdiametro comporta l'esposizione a un intenso attrito termico e a forze di flessione meccanica all'interno di scanalature di foratura ristrette.
Gestione delle sollecitazioni termiche e meccaniche nella perforazione di fibre di vetro
Durante il processo di foratura dei PCB, i fasci di fibra di vetro all'interno dei laminati FR-4 e di poliimmide agiscono come seghe da taglio microscopiche. L'elevato attrito smussa rapidamente i margini di foratura, aumentando le temperature interne. Questo accumulo termico fonde la resina, causando la rottura dello strato interno di rame e difetti a "testa di chiodo". Mantenere un'espansione della testa di chiodo al di sotto di 20 µm è necessario per soddisfare i rigorosi standard IPC Classe 3 per circuiti elettrici multistrato affidabili.connessioni.

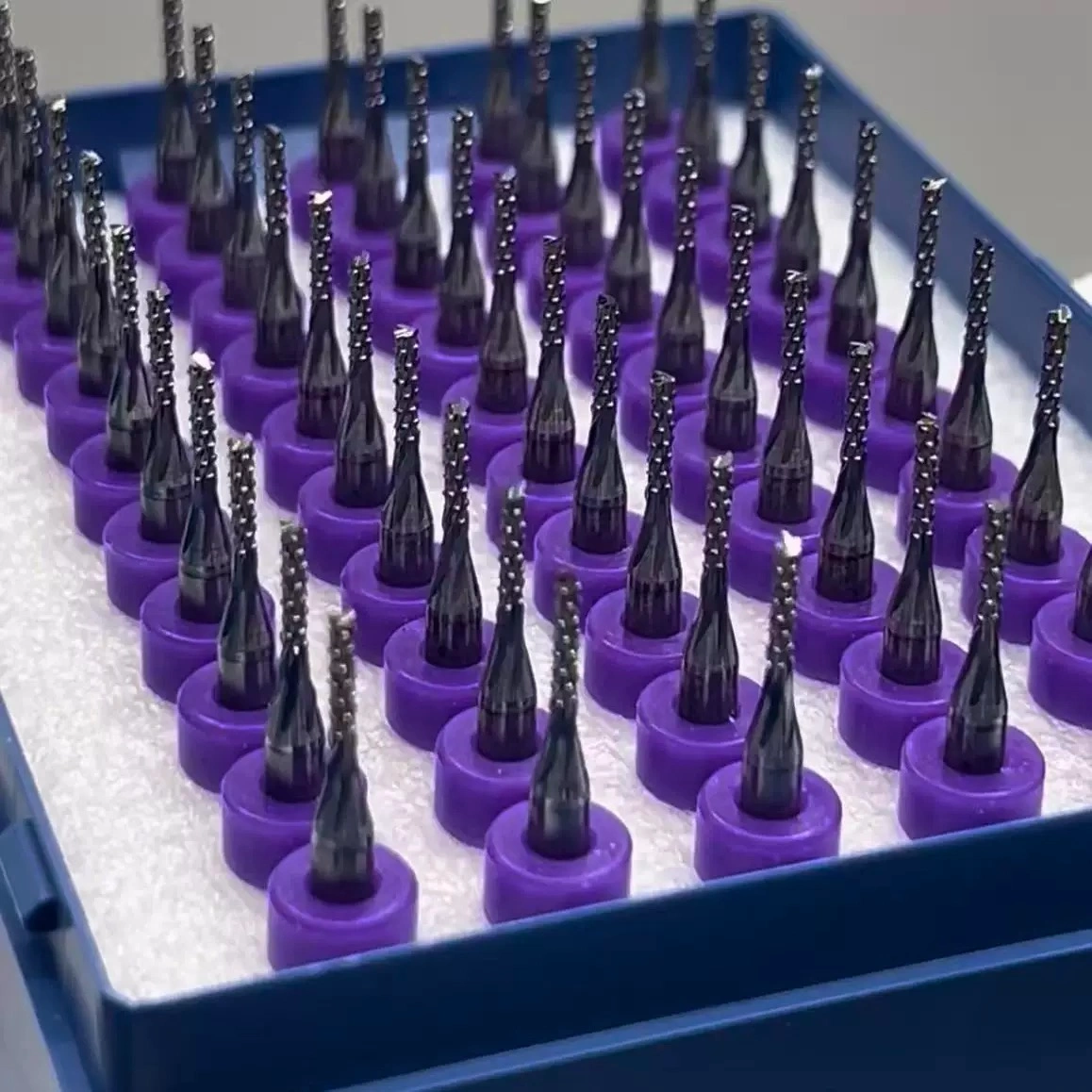

Lavorazione di precisione di fori ad alto volume con punta diamantata per PCB
Per resistere alle elevate velocità di foratura nella produzione di circuiti stampati HDI, le punte diamantate per PCB sono dotate di speciali canali di scarico e superfici diamantate lisce. Riducendo l'attrito abrasivo e l'accumulo di trucioli, queste punte offrono una durata operativa da 20 a 30 volte superiore rispetto alle punte standard non rivestite, prevenendo la formazione di bave anche dopo migliaia di forature consecutive.
Perché l'aggiornamento della tecnologia degli utensili riduce i costi complessivi di produzione?
Per calcolare il costo reale di ogni utensile da taglio in metallo duro è necessario andare oltre il prezzo di fattura e misurare l'utilizzo totale delle macchine in officina.
Calcolo del costo per componente rispetto al prezzo di acquisto iniziale
L'acquisto di utensili a basso costo spesso comporta un costo per pezzo (CPP) complessivo più elevato. Quando un utensile si usura rapidamente, gli operatori impiegano tempo prezioso per reimpostare gli offset della macchina, sostituire gli utensili rotti e ispezionare i pezzi scartati. Il passaggio a utensili da taglio ad alte prestazioni con rivestimento diamantato riduce il CPP totale del 20%-30%. Estendendo i cicli di taglio tra i cambi utensile, le officine meccaniche eliminano circa il 90% dei tempi di inattività dovuti agli utensili, aumentando l'efficienza del mandrino.
Fattore di costo e operativo
Configurazione standard in carburo
Configurazione degli utensili diamantati CVD
Shop Impact
Frequenza di cambio utensili
Frequente (ogni poche ore)
Autonomia estesa (giorni di funzionamento continuativo)
Risparmi diretti sulla manodopera
Tempo di inattività del mandrino
Elevati costi di installazione
Riduzione di circa il 90%
Maggiore disponibilità di mandrini
Deriva dimensionale
Elevato a causa della rapida usura
Minimo su lotti lunghi
Tasso di scarto inferiore
Costo netto del componente (CPP)
Livello di base complessivo più elevato
Riduzione del costo totale del 20% - 30%.
Maggiore redditività
Progettazione di utensili non standard su misura per pezzi complessi
Gli strumenti standard disponibili in commercio spesso non sono efficaci quando si lavora con contorni insoliti dei pezzi o con strutture composite proprietarie. Per garantire una forte adesione del rivestimento, TSHZ utilizza un pretrattamento chimico brevettato che controlla la lisciviazione del cobalto a una profondità precisa di 3-5 µm. Questa incisione controllata crea una rete di incastro meccanico sulla superficie del substrato, consentendo al film di diamante di aderire chimicamente e meccanicamente senza sfaldarsi sotto carichi pesanti.
Come puoi collaborare con TSHZ per l'assistenza tecnica e gli ordini personalizzati?
La scelta di un utensile da taglio in metallo duro specializzato per geometrie non standard richiede una stretta collaborazione tra ingegneri di processo e produttori di utensili.
Servizi completi di consulenza tecnica e personalizzazione OEM/ODM.
TSHZ offre un supporto tecnico completo per progetti di lavorazione complessi. Il loro team di ingegneri esamina i disegni dei pezzi, le specifiche dei materiali e i parametri del mandrino per raccomandare geometrie personalizzate. I clienti del settore manifatturiero qualificati possono partecipare a un programma di test di Garanzia delle Prestazioni per valutare i miglioramenti della durata degli utensili sulle proprie linee di produzione prima di impegnarsi in ordini di grandi volumi.
Canali di contatto diretti per disegni tecnici e consegne rapide
Per evitare ritardi nella linea di produzione, TSHZ mantiene un magazzino per le configurazioni standard degli utensili, garantendo al contempo tempi di consegna rapidi per gli ordini di progettazione personalizzati. Le spedizioni internazionali vengono gestite tramite DHL e FedEx, con consegne entro 4-7 giorni per mantenere in funzione i mandrini delle officine meccaniche di tutto il mondo.
Avete a che fare con un'usura persistente degli utensili nella fresatura CNC, elevati tassi di scarto o materiali difficili da lavorare? Valutare la geometria e le specifiche di rivestimento dei vostri utensili attuali può sbloccare il potenziale nascosto delle vostre macchine CNC. Se state esaminando i progetti di nuovi lavori o risolvendo problemi di usura prematura dei taglienti, inviate le specifiche del disegno e i dettagli del materiale al nostro team di applicazioni. Potete contattare direttamente i nostri ingegneri per discutere valutazioni personalizzate degli utensili e programmi di test sui campioni, assicurandovi di ottimizzare ogni utensile da taglio in metallo duro presente nella vostra officina.
FAQ
D: In che modo gli utensili con rivestimento diamantato CVD si differenziano dagli utensili con rivestimento PVD standard?
A: I rivestimenti PVD come il TiAlN sono sottili strati ceramici applicati a temperature più basse. I rivestimenti di diamante CVD vengono invece realizzati come vere e proprie strutture cristalline di diamante all'interno di una camera a vuoto ad alta temperatura. Questo permette di ottenere una durezza superficiale di 8000-10000 HV, offrendo una resistenza di gran lunga superiore ai materiali abrasivi come la grafite e la fibra di carbonio rispetto alle opzioni PVD.
D: Come faccio a sapere quando è necessario sostituire un utensile da taglio in metallo duro durante la lavorazione della grafite?
A: Nella lavorazione della grafite, l'usura dell'utensile si manifesta come una riduzione del diametro dell'utensile stesso, piuttosto che come un'usura a cratere. Se le dimensioni del pezzo in lavorazione escono dalla tolleranza o se iniziano a formarsi bave sui bordi dell'elettrodo, l'utensile deve essere sostituito. L'utilizzo di frese rivestite di diamante stabilizza il diametro dell'utensile per cicli di produzione molto più lunghi.
D: Quali parametri di taglio devono essere regolati quando si passa a utensili rivestiti di diamante?
A: I rivestimenti diamantati resistono ad elevate velocità di taglio grazie all'elevata conduttività termica (2000 W/(m·K)). In genere è possibile aumentare la velocità superficiale (Vc) mantenendo un avanzamento per dente (Fz) conservativo per evitare shock meccanici al rivestimento duro, garantendo un'evacuazione uniforme dei trucioli.ione.
