用于牙科氧化锆加工的 CVD 金刚石涂层 CAD/CAM 铣削钻头
1. 牙科氧化锆块体加工面临的严峻挑战

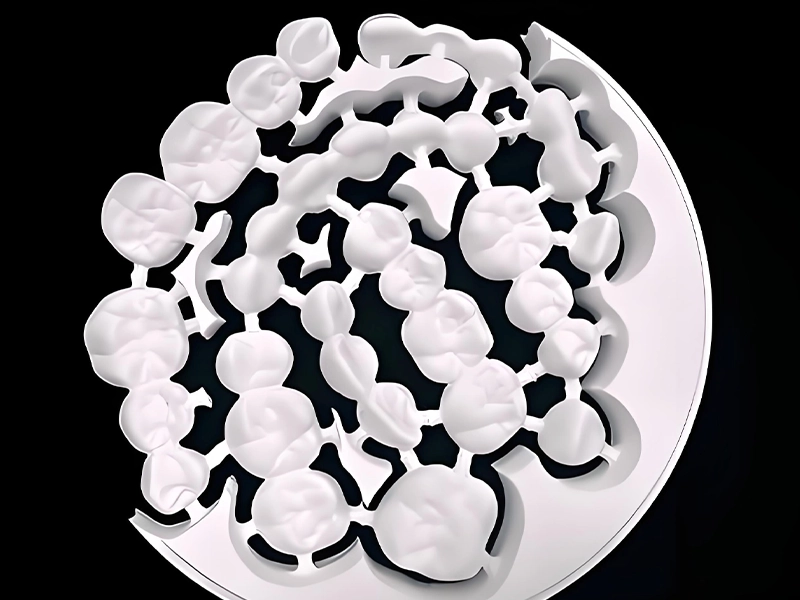

牙科氧化锆块（预烧结和半透明氧化锆）是全瓷冠、桥、种植体基台和贴面的核心原材料。由于其硬度为HV 1200-1600，脆性高且导热性差，未涂层的硬质合金和类金刚石碳（DLC）车针给牙科实验室的生产带来了四大难题：
- 极快的刀具磨损和超短的使用寿命：高密度氧化锆晶体不断磨损切削刃。标准硬质合金车针在加工3-5颗牙冠后就会变钝，而微精加工刀具在加工1-2颗修复体后就会失效。频繁更换刀具会增加技工室的耗材成本，并减慢批量生产的流程。
- 边缘崩裂和肉眼不可见的微裂纹会导致修复体报废。钝化的碳化钨刀刃会挤压脆性氧化锆，而不是进行干净利落的切割，从而在牙冠边缘、咬合面和肩台上产生微裂纹。裂纹在烧结后会扩展，导致临床应用中瓷体断裂，返工率高达10%–15%。
- 热致氧化锆相变会损害结构强度。氧化锆是一种隔热材料。碳化钨散热性差，高温累积会引发其从稳定的四方相转变为弱单斜相，产生内部残余应力，从而降低牙冠的使用寿命。
- 表面粗糙度大，需要耗费大量时间进行手工抛光。传统的硬质合金铣削加工表面粗糙度 Ra＞2μm，且肩线不均匀。技术人员每加工一件工件需要额外花费 10-20 分钟进行手工抛光，大大增加了人工成本。
- 振动和微型长柄车针断裂：用于薄贴面的超小型φ0.3–1.0mm车针在刃口磨损后，在不平衡的切削力作用下容易发生偏转。高速五轴铣削经常导致车针断裂，并造成昂贵的氧化锆块浪费。
2. CVD金刚石涂层在氧化锆加工中的独特优势
- 极高的硬度可保持锋利的刀刃，刀具寿命延长8-12倍。金刚石硬度达到HV 9000-10000，远超氧化锆和碳化物，能够抵抗氧化锆颗粒的持续磨损。每支CVD金刚石车针可加工30-60个氧化锆修复体，保持稳定的原始几何形状，在大规模生产中实现一致的尺寸精度，并减少更换刀具的停机时间。
- 卓越的导热性消除热相变。金刚石的导热性比碳化钨高 20 倍，可瞬间散发车针尖端的切削热量，避免高温相变，消除内部微应力，防止烧结后牙冠断裂。
- 低摩擦的洁净切割最大限度地减少了微裂纹，并实现了光滑的肩台表面。致密的纳米晶金刚石薄膜具有超低的摩擦系数，通过微剪切而非压缩撕裂去除氧化锆晶体。表面粗糙度 Ra ≤ 0.6μm，可获得完整无缺损的牙冠边缘，从而大幅缩短抛光工时；某些修复体甚至无需在烧结前进行精细抛光。
- 超细微型牙科车针采用CVD化学气相沉积技术进行均匀涂层处理，可均匀涂覆直径0.3mm及以上的球头、平头和锥形车针，与所有五轴牙科CAD/CAM机床完全兼容。该技术克服了钎焊PCD刀具无法加工成纤细微型几何形状的局限性，适用于粗加工、肩部半精加工和咬合面精加工。
- 涂层附着力强，在高转速干磨下不易剥落。梯度应力CVD金刚石沉积增强了金刚石薄膜与碳化物基体之间的结合力。在15,000–30,000 RPM的干磨转速下性能稳定，涂层不剥落，排屑顺畅，无堵塞。
3. 氧化锆加工工艺的专业刀具选择
- 用于大块材料去除的粗加工冲裁：厚微米级 CVD 金刚石 2 刃螺旋车针，具有较大的切屑槽，材料去除效率高，适用于厚多单元桥体和全冠粗加工。
- 冠部轮廓和肩部成型的半精加工：中等粒度金刚石锥形车针，带有加强切削刃，可产生连续光滑的冠部肩部，并减少后处理抛光工作量。
- 超精细抛光前牙薄贴面和咬合面纹理纳米晶体超小型球鼻车针（φ0.3–1.0mm），具有剃刀般锋利的边缘，零边缘崩裂，适用于超薄氧化锆贴面和精细的咬合解剖结构。
- 用于复杂种植体基台的加长长刃车针梯度应力长刃金刚石车针可消除种植体基台深内轮廓铣削过程中的振动，而不会发生涂层分层。
4. 预烧结氧化锆的标准加工参数
主轴转速：15,000–25,000 转/分；进给速度：100–300 毫米/分；单次切削深度：0.1–0.5 毫米（浅层切削，降低崩刃风险）；加工方式：全干式铣削，冷风除尘；铣削策略：顺铣，降低压应力和微裂纹产生。
5. 主要应用领域
单颗全氧化锆牙冠、多颗氧化锆牙桥、前牙氧化锆贴面、氧化锆种植体基台、全牙弓氧化锆支架、牙科实验室批量数字化铣削、牙科诊所椅旁CAD/CAM加工。
6. 操作说明和限制
- 加工过程中会产生坚硬的刺激性氧化锆粉尘；操作人员必须使用除尘设备和防护口罩。
- 切勿使用金刚石涂层车针加工铁质金属、钛或钴铬合金。高温切削会引发金属与碳之间的化学反应，导致金刚石涂层剥落。
- 仅适用于预烧结/半烧结软氧化锆坯料。全致密烧结硬氧化锆修复体需要使用钎焊PCD工具，而不是薄CVD金刚石涂层工具。
- 主轴夹头跳动必须控制在 10μm 以下；过大的跳动会加速涂层磨损和边缘崩裂。
- 避免极低的进给速度和慢速研磨；持续的摩擦热会导致氧化锆相变和涂层过早老化。
